Les piles boutons sont largement utilisées dans les appareils électroniques compacts nécessitant une alimentation stable et fiable. Ces petites piles rondes se retrouvent couramment dans les montres, les équipements médicaux, les calculatrices, les porte-clés électroniques, les objets connectés et les systèmes d'alimentation de secours industriels. Grâce à leur format compact et à leur large compatibilité, les piles boutons et les piles à pièces sont des composants essentiels de la fabrication électronique moderne.

Comprendre les types, dimensions, chimie et applications des piles boutons permet aux acheteurs et aux ingénieurs de choisir la pile adaptée aux différents environnements d'utilisation. Ce guide explique de manière simple et pratique les tailles courantes de piles boutons, les systèmes de désignation et leurs applications.

Qu'est-ce qu'une pile bouton ?

Une pile bouton est une petite source d'énergie circulaire logée dans un boîtier métallique robuste. Elle est conçue pour les appareils électroniques basse consommation nécessitant une tension stable et une longue durée de vie. De par leur forme, ces piles sont aussi communément appelées piles bouton.

Les piles boutons sont disponibles en versions lithium, alcaline, oxyde d'argent ou zinc-air. Chaque type de pile offre une tension, une température de fonctionnement et une durée de vie différentes.

Comparées aux piles cylindriques, les piles boutons permettent un gain de place et sont idéales pour les appareils portables compacts.

Pile bouton ou pile à pièces : y a-t-il une différence ?

Dans de nombreux secteurs, les termes « pile bouton » et « pile à puce » sont utilisés indifféremment. Ils désignent tous deux des piles circulaires compactes utilisées dans les petits appareils électroniques.

Cependant, certains fabricants utilisent plus souvent « pile bouton » pour les piles au lithium telles que CR2032 ou CR2025 , tandis que « pile bouton » peut également désigner des modèles alcalins et à l'oxyde d'argent tels que LR41 ou SR626SW .

Bien que les habitudes de dénomination varient, la structure et les principes d'application sont généralement similaires.

Comment fonctionnent les systèmes de dénomination des piles boutons ?

Les codes de référence des piles permettent d'identifier rapidement leur composition chimique, leur tension et leurs dimensions. Il est important de comprendre ces codes pour comparer les différents types de piles boutons.

Que signifie CR ?

« CR » désigne les piles bouton au dioxyde de lithium-manganèse d'une tension nominale de 3 V.

Les modèles courants de la série CR comprennent :

• CR2016
• CR2025
• CR2032

Ces batteries sont largement utilisées en raison de leur tension de sortie stable et de leur longue durée de vie.

Par exemple:

• La CR2032 est couramment utilisée dans les mémoires de sauvegarde CMOS et les télécommandes.
• La pile CR2025 est souvent utilisée dans les porte-clés électroniques et les appareils électroniques portables.
• La pile CR2016 convient aux appareils portables fins.

Que signifie LR ?

« LR » désigne les piles boutons alcalines d'une tension nominale de 1,5 V.

Les modèles LR courants comprennent :

• LR41

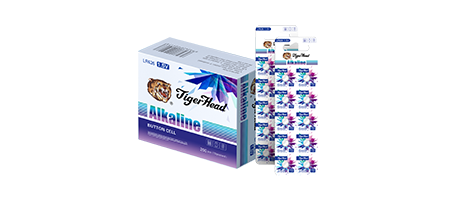

• LR626

Les piles LR sont souvent utilisées dans les jouets, les thermomètres, les montres et les petits appareils électroniques grand public en raison de leur faible coût et de leur grande disponibilité.

Certains marchés peuvent également utiliser les codes de batteries AG. Par exemple :

• LR44 est également connu sous le nom d'AG13.
• LR626 peut également apparaître sous les systèmes de dénomination AG4.

C’est pourquoi de nombreux utilisateurs recherchent la compatibilité des batteries CR/LR/SR/AG lorsqu’ils choisissent des batteries de remplacement.

Comprendre les dimensions des batteries

Les codes numériques attribués à ces batteries indiquent leurs dimensions physiques. Par exemple :

CR2032 :

50. 20 = 20 mm de diamètre
50. 32 = 3,2 mm d'épaisseur

CR2025 :

50. 20 = 20 mm de diamètre
50. 25 = 2,5 mm d'épaisseur

Cette méthode de dénomination permet aux ingénieurs et aux acheteurs d'identifier rapidement les tailles de piles boutons compatibles.

Principaux types de piles boutons

Différents types de piles boutons sont conçus pour répondre à diverses exigences en matière de tension et de performance.

Piles boutons au lithium (série CR)

Les piles au lithium de la série CR figurent parmi les piles bouton les plus utilisées.

Parmi les modèles populaires, on trouve :

Les piles boutons au lithium offrent une tension constante, un faible taux d'autodécharge et une longue durée de conservation. Elles sont idéales pour les appareils électroniques nécessitant des performances stables et durables.

Piles boutons alcalines (série LR)

Les piles de la série LR sont couramment utilisées dans les appareils électroniques de faible puissance.

Comparées aux piles au lithium, les piles alcalines ont généralement une tension plus faible et une durée de vie plus courte, mais elles sont largement utilisées dans les produits de consommation courante.

Autres types de piles boutons courantes

Outre les batteries des séries CR et LR, d'autres chimies sont également disponibles.

Batteries SR

Les piles SR sont des piles à oxyde d'argent couramment utilisées dans les montres et les instruments de précision. Elles offrent une tension de sortie stable et des performances de décharge fiables.

Piles zinc-air

Les piles zinc-air sont largement utilisées dans les appareils auditifs en raison de leur haute densité énergétique.

Piles boutons rechargeables

Les piles boutons rechargeables sont conçues pour les applications nécessitant des cycles de charge répétés. Elles sont couramment utilisées dans les appareils électroniques portables et les appareils portables rechargeables.

Tailles et dimensions courantes des piles boutons

Il est important de comprendre la taille des piles boutons pour la compatibilité des appareils.

Les variations d'épaisseur influent directement sur la capacité et l'autonomie de la batterie. De plus, même si leurs diamètres sont identiques, les batteries ne sont pas toujours interchangeables en raison des contraintes liées à l'espace disponible.

Applications des piles boutons

Dispositifs médicaux

Les piles boutons sont largement utilisées dans les thermomètres numériques, les glucomètres, les appareils auditifs et les équipements de surveillance portables.

Une tension stable et une taille compacte sont importantes pour l'électronique médicale.

Électronique portable

Les montres connectées, les traqueurs d'activité physique et les capteurs sans fil utilisent souvent des piles bouton compactes en raison des contraintes d'espace.

Les modèles de piles boutons rechargeables sont de plus en plus utilisés dans les applications portables.

Télécommandes et porte-clés

Les piles CR2025 et CR2032 sont couramment utilisées dans les porte-clés automobiles et les systèmes de télécommande en raison de leur puissance de sortie stable et de leur longue durée de stockage.

Alimentation de secours industrielle

Les appareils industriels utilisent fréquemment des piles CR2032 pour la sauvegarde de la mémoire et les systèmes RTC (horloge temps réel).

De nombreuses applications industrielles nécessitent des batteries capables de maintenir une tension stable pendant de longues périodes d'inactivité.

Comment choisir la pile bouton adaptée ?

Le choix de la batterie appropriée dépend de plusieurs facteurs.

Tension

Vérifiez toujours la compatibilité de la tension avant tout remplacement. L'utilisation d'une tension incorrecte peut affecter le fonctionnement de l'appareil.

Dimensions

Le diamètre et l'épaisseur doivent correspondre à la conception du compartiment de la batterie.

Environnement d'exploitation

La température, l'humidité et les vibrations peuvent influencer les performances de la batterie.

Durée de conservation

Les piles au lithium ont généralement une durée de vie plus longue que les piles alcalines.

Comprendre ces facteurs peut aider les acheteurs à choisir les types de piles boutons adaptés aux différentes applications.

Sécurité et stockage des piles boutons

Les piles boutons doivent être conservées dans un endroit frais et sec, à l'abri de la lumière directe du soleil et des objets métalliques.

Pour des raisons de sécurité :

• Tenir les piles hors de portée des enfants.
• Évitez de mélanger les piles neuves et usagées.
• Ne rechargez pas les piles non rechargeables.
• Éviter les courts-circuits des batteries pendant le transport et le stockage.

Les procédures de recyclage et d'élimination appropriées doivent également respecter la réglementation environnementale locale.

FAQ sur les piles boutons

Q1 : Les piles boutons sont-elles rechargeables ?

R: Certains modèles de piles boutons rechargeables sont disponibles, mais de nombreuses piles CR et LR ne sont pas rechargeables.

Q2 : Quelle est la différence entre CR2032 et CR2025 ?

A : Ce sont toutes deux des piles au lithium 3V de même diamètre ; cependant, la CR2032 est plus épaisse et offre une capacité supérieure.

Q3 : Les piles boutons et les piles à combustible sont-elles interchangeables ?

A : Dans la plupart des cas, les deux termes désignent la même catégorie de batterie.

Q4 : Quels sont les modèles de batteries AG ?

A : Les codes AG sont des systèmes de désignation alternatifs couramment utilisés pour les piles boutons alcalines.
